Hervorheben:
Durchflusssteuerung: |
Einschalten/Ausschalten |
Betriebsart: |
Handbuch |
Ausstattungsmaterial: |
Edelstahl, Messing und Bronze |
Druckbewertung: |
150 PSI |
Elastiziertes Gedächtnis: |
Ausgezeichnetes elastisches Gedächtnis |
Betätigungs-Art: |
Handrad |
Durchsickern-Klasse: |
Klasse IV, Klasse V, Klasse VI |
Temperaturbereich: |
0-100 Grad Celsius |
Endverbindung: |
mit Gewinde |
Dichtungsmaterial: |
PTFE |
Ventiltyp: |
Schieber |
Abschaltmöglichkeit: |
Luftdicht, Klasse VI oder V |
Herstellungsfahrzeuge: |
Casting |
Struktur: |
Zwerchfell |
Zweck: |
Durchflussregelung |
Einzelheiten zum Produkt:

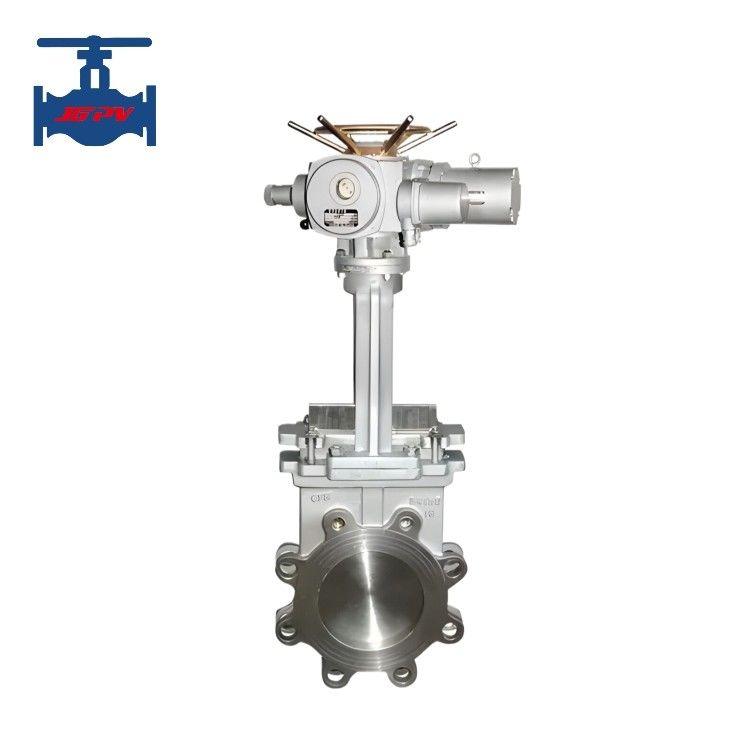

Wie der Name schon sagt, verfügt ein Messer Torventil über eine klingenförmige diagonale Einschnitt am Boden der flachen Torplatte, die die Funktion
Diese Art von Ventil wird in der Regel für
Die Öffnungs-/Schließungskomponente eines
Ein Messer-Gatterventil ist die Torplatte, deren Bewegungsrichtung senkrecht zur Flüssigkeitsrichtung ist.
Dieses Ventil ist einfach zu bedienen, erlaubt eine freie Öffnung und verfügt über flexible und
Zuverlässige Bewegung; die Schleusenplatte ist einfach zu montieren und zu warten, die Dichtungsstruktur ist angemessen und der Dichtungsring ist praktisch
Die Torplatte des Messer-Torventils hat eine Scherefunktion, mit der die Haftungen an der Dichtfläche abgeschraubt werden können
Die Edelstahl-Gatterplatte kann durch Korrosion verursachte Dichtungsleckagen verhindern.
Technischer Parameter des Produkts:
|
Hafen Größe
|
DN50-DN1200
|
|
Nenndruck
|
PN1.0- Ich weiß.1.6 (MPa);150 lb; 10K
|
|
Verbindungsweg
|
mit einer Breite von nicht mehr als 30 mm
|
|
Antriebsmethode
|
Elektrische Aktoren
|
|
Stromversorgung
|
AC380V
|
|
Steuerung
|
Funktion ON/OFF und Regelfunktion
|
|
Arbeitsdruck
|
DN50- Ich weiß.DN 250: 10 Stäbe
DN300- Ich weiß.DN400: 6 Stäbe
DN450: 5 Stäbe
DN500- Ich weiß.DN650: 4 Stäbe
DN700- Ich weiß.DN1000: 2 Stäbe
|
|
Flanschverbindung
|
Gewichtung und Verarbeitung".JB/T79.1-1984".HG20592 bis 1997".ASME B 16.5".EN 1092-1:2001
|
|
Längenstandard
|
Großbritannien- Ich weiß.T15188.2-94; MSS SP 81-2001
|
|
Drucknorm
|
Die Kommission hat die Kommission aufgefordert, die in Artikel 6 Absatz 1 genannten Maßnahmen zu ergreifen.".ISO 7005-1
|
|
Prüfstandard
|
Festigkeits- und Dichtungsstandard:JB/T9092-1999
Metalldichtungsstandard:MSS SP 91-2001 40 ml/Zoll
NBR-, EPDM- und PTFE-Ventilsitze müssen dem Leckstand von 1/10 der Dichtdichtung entsprechen.
|
|
Betriebstemperatur
|
Sitz
|
NBR≤80°C;EPDM≤ 120°C;PTFE≤180°C Hartlegierung aus Edelstahl≤ 450 °C bis 900 °C
|
|
Körper
|
WCB≤ 425°C;
Edelstahl, Chrom- und Molybdänstahl ≤ 600°C;
2520 Duplex-Edelstahl≤ 900°C
|
|
Mittlere Anwendung
|
Auswahl von Kohle, Schlackenentladung, Abwasserbehandlung, Lebensmittel, Papier-Herstellung, Medizin, Erdöl, Chemie und andere Öl-, Wasser- und Dampfleitungen in Bergbaukraftwerken, Verbindung oder Abtrennung von Zement-Schlamm, Goldpulver, Sand, Schlacke, Kohle-Schlamm, Zellstoff, Holzzzellstoff,Schleppschleife, Fasern, Staub, Abwasser der chemischen Behandlung, Sedimentationsbehälter, Asphalt, Silo-Auslass, Fruchtsaft, Getreide, Abwasser von Schlachthöfenund so weiter.
|
Merkmale des Produkts:
1Der Ventilkörper hat eine integrierte Konstruktion mit geringem Flüssigkeitswiderstand und einem flexiblen und komfortablen Betrieb.
2Der Schraubantrieb hat eine Doppelplattenlagerkonstruktion, wodurch die Getriebe-Reibung erheblich verringert und das Öffnen und Schließen des Ventils erleichtert wird.
3Der Versiegelungsventilsitz des Messergatterventils hat eine bewegliche Dichtung, und eine O-Ringvorspannung erzeugt eine Vorspannungskraft, um den Versiegelungsventilsitz fest an der Ventilplatte festzuhalten.Verringerung der LeckageEs verfügt über eine automatische Kompensationsfunktion für den Verschleiß des Dichtungspaares bei längerem Gebrauch, wodurch die Lebensdauer des Ventils verbessert wird.
4Festgeleitete Führungsklappe, keine Rillen, nicht leicht zu mittlerer Ansammlung und Verstopfung.
5Der Ventilsitz kann je nach Bedarf des Mediums und der Industrie als Metalldichtdichtdicht oder als Weichdichtdichtdicht ausgewählt werden.Die Torplatte wird mit harter Chrombeschichtung oder Ionnitridation auf der Oberfläche behandelt, wodurch sie verschleißbeständiger wird und die Lebensdauer der Dichtungsfläche erhöht wird; weiche Dichtungsventilsitze können aus PTFE, NBR oder EPDM ausgewählt werden,mit guter Dichtungsleistung und Korrosionsbeständigkeit.
