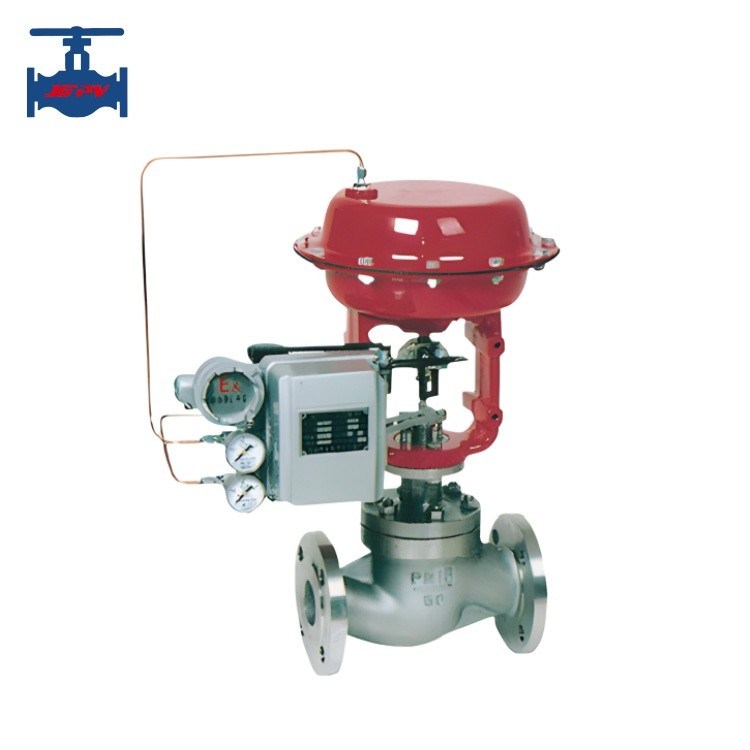

WCB CF8 CF8M Druckregelungsventil mit Positionierer

WCB CF8 CF8M Druckregelungsventil mit Positionierer

Einführung des Produkts:

Pneumatisches Präzisionsdiaphragmenregelventil, auch als Regelabschlussventile bezeichnet, einschließlich: SZJHP-Pneumatisches Präzisionsdiaphragmenregelventil mit einem Sitz,SZJHM pneumatisches Präzisionsdiaphragma-Regelventil und SZJHN pneumatisches Präzisionsdiaphragma-Doppelsitzregelventil, die eine oberste Führungsstruktur anwendet und mit einem Mehrfederantrieb ausgestattet ist, hat die Vorteile der kompakten Struktur, des leichten Gewichts, der empfindlichen Wirkung, des S-förmigen Flüssigkeitskanals,geringer Druckverlust, große Ventilkapazität, genaue Durchflussmerkmale und bequeme Demontage und Montage.und Flüssigkeitsgehalt in Gasen, Flüssigkeiten und anderen Medien, um einen gegebenen Wert zu erhalten.Besonders geeignet für Arbeitssituationen, in denen geringe Leckagen zulässig sind und der Druckunterschied zwischen Ventilvor- und Ventilhinterseite nicht signifikant ist.
Es gibt verschiedene Arten von pneumatischen Präzisionsdiaphragma-Regulierungsventilen, darunter Standardtyp, Regulierungsabschnittstyp, Rohrdichtungstyp, Jackenschutztyp usw.Der Nenndruck des Produkts umfasst PN16, 40 und 64; Der Nenndurchmesser beträgt DN20-300. Geeignet für verschiedene Flüssigkeitstemperaturen zwischen -200 °C und +560 °C. Die Leckrate ist in der Norm der Stufe IV oder VI festgelegt.und die Durchflussmerkmale sind linear oder gleich Prozent


Technischer Parameter des Produkts:



Merkmale des Produkts:

1Die Eingangs-Ausgangs-Eigenschaften des Aktoren des pneumatischen Zwerchventils zeigen eine lineare Beziehung, d. h.Es besteht eine lineare Beziehung zwischen der Ausgangsverschiebung und dem Eingangssignaldruck.Die Ausgangsverschiebung wird als Schlag bezeichnet und wird auf der Schlagplatte angezeigt.Einige Reaktionsantriebe installieren auch Ventilposition Displays auf dem oberen Teil der Kapsel, um die Ventilposition anzuzeigenEs gibt sechs Spezifikationen für den Schlag von heimischen pneumatischen Zwischenschirm-Steuerventil-Aktoren, darunter 10mm, 16mm, 25mm, 40mm, 60mm und 100mm.
2Die wirksame Fläche des Zwerchfells des Aktoren ist direkt proportional zum Schub, und je größer die wirksame Fläche, desto größer ist der Schub des Aktoren.
3Die Struktur der positiven und negativen Aktionsauslöser ist im Grunde die gleiche, bestehend aus einer oberen, einer unteren, einer Membran, einer Druckstange, einer Feder,Einstellkomponenten, eine Halterung und eine Schlagplatte.
4Der Hauptunterschied zwischen der Struktur von Positiv- und Negativ-Aktor ist, daß sich das Eingangssignal des Negativ-Aktor im unteren Teil des Zwerchfels befindet.und der ausgehende Schubstab befindet sich ebenfalls im unteren TeilAufgrund der guten Dichtung des Zwerchens ist es nicht notwendig, den Ausgang des Ventilstammes zu versiegeln.
5Die Anfangskraft der Feder kann durch Einstellung des Einstellbausteins verändert werden, wodurch der Antrieb des Aktoransatzes verändert wird.
6Das pneumatische Zwischenschirmventil kann mit einer Selbstschließvorrichtung ausgestattet werden, um die Selbstschließung und Positionierung des Steuerventils zu erreichen.
7. Ventilpositionierer können hinzugefügt werden, um die Ventilposition zu erkennen und Feedback zu erhalten, wodurch die Steuerungsleistung verbessert wird.
8. Ein Verlagerungsumwandlungseinrichtung kann dem pneumatischen Zwischenschirmregelventil hinzugefügt werden, um die lineare Verlagerung in eine Winkelverlagerung umzuwandeln, die zur Drehung des Ventilkörpers verwendet wird.
9Das pneumatische Zwischenschaltventil kann mit einem Handradmechanismus ausgestattet werden, der im Falle eines Ausfalls der automatischen Steuerung für den Abbau verwendet werden kann, wodurch die Zuverlässigkeit des Systems verbessert wird.
