Einzelheiten zum Produkt
Place of Origin: China
Markenname: JGPV
Model Number: CS49H-JGPV
Zahlungs- und Versandbedingungen
Minimum Order Quantity: 1 Set
Preis: USD19.9/Set - USD539.9/Set
Packaging Details: Plywood box safety packing
Delivery Time: One week
Payment Terms: L/C, T/T, Western Union
Supply Ability: 500 Set per month
Standard or Non-standard: |
Standard |
Application: |
General |
Purpose: |
Prevent steam leakage |
Product features: |
Improve thermal efficiency |
Raw material: |
WCB |
Port size: |
DN15-DN50, 1/2" - 2" |
Connection: |
BSP NPT threaded |
Working temperature: |
Up to 300 degrees Celsius |
Test standard: |
Strength test and sealing test and client requirement |
Quality warranty: |
18 months |
Name: |
Steam Trap Valve |
Standard or Non-standard: |
Standard |
Application: |
General |
Purpose: |
Prevent steam leakage |
Product features: |
Improve thermal efficiency |
Raw material: |
WCB |
Port size: |
DN15-DN50, 1/2" - 2" |
Connection: |
BSP NPT threaded |
Working temperature: |
Up to 300 degrees Celsius |
Test standard: |
Strength test and sealing test and client requirement |
Quality warranty: |
18 months |
Name: |
Steam Trap Valve |

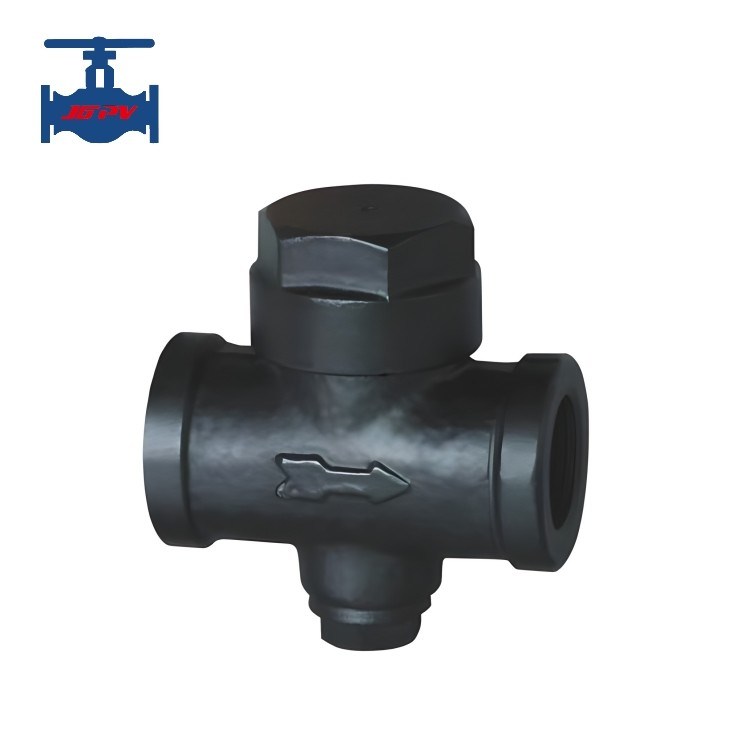

ASTM A216-WCB Dampffänger des thermodynamischen Typs für die Verwendung in Dampfleitungen
Einführung des Produkts:
Das thermodynamische Dampfsperrventil ist auf dem Prinzip der Thermodynamik basierend und nutzt die unterschiedlichen Eigenschaften der Dampf- und Kondensatthermodynamik.Aufgrund der unterschiedlichen Durchflussgeschwindigkeiten und Volumina von Dampf und Kondensat durch das Ventilloch, verursacht dynamische und statische Druckveränderungen der kinetischen Energie und der potentiellen Energie, was zu Veränderungen der Druckdifferenz zwischen dem oberen und dem unteren Teil der Ventilplatte führt,Antrieb der Ventilplatte zum Öffnen und Schließen des Ventilsitzloches, wodurch der Zweck der Dampfblockade und -ableitung erreicht wird.und verschiedene kleine Dampfgeräte.
Eine thermodynamische Dampffalle ist ein sehr robustes und einfach zu bedienendes Abflussventil.wie im Übersichtsdiagramm gezeigtDie einzige bewegliche Komponente ist eine Scheibe, die sich im Flugzeug im Kontrollraum befindet.
Während der Anlaufphase wird die Scheibe durch Druck angehoben.und kondensiertes Wasser und Luft über den inneren Ventilplatz und werden aus den drei kleinen Löchern am Außenausgang durch den unteren Teil der Scheibe entladen.
Innerhalb des Wärmeabflussventils befindet sich eine bewegliche Ventilplatte, die sowohl ein empfindliches als auch ein Antriebskomponent ist.Gemäß den verschiedenen thermodynamischen Prinzipien der Durchflussrate und des Volumensänderungen von Dampf und kondensiertem Wasser, die durch, werden unterschiedliche Druckunterschiede über und unter der Ventilplatte erzeugt, um die Ventilplatte zum Öffnen und Schließen zu bewegen.und der Unterkühlgrad 8 °C -15 °C.
Produktkomponente und Leistung:
| Arbeitsdruck | 0.05-6.4MPa | Maximale Betriebstemperatur | 325°C |
| Portgröße | DN15-DN150 | Leckagequote | < 3% der tatsächlichen Vertreibung |
| Unterkühlung | 8 °C | Maximaler Rückdruck | 50% |
| Körper und Motorhaube | WCB, CF8 | Platte für Scheiben | 2Cr13, CF8 |
| Sitz | 2Cr13, CF8 | Filter | CF8 |
1Dieses Ventil hat eine robuste Struktur, ein geringes Gewicht, ein kleines Volumen und einen breiten Druckbereich, ohne dass eine Anpassung erforderlich ist.
2Ausgerüstet mit einem Luftentladegerät kann es die Anfangsluft schnell entfernen und einen schnellen pneumatischen Betrieb gewährleisten.
3. Es kann überhitztem Dampf standhalten, hat eine gute Gefrierbeständigkeit und die Installation ist nicht eingeschränkt, die alle normal funktionieren können.
