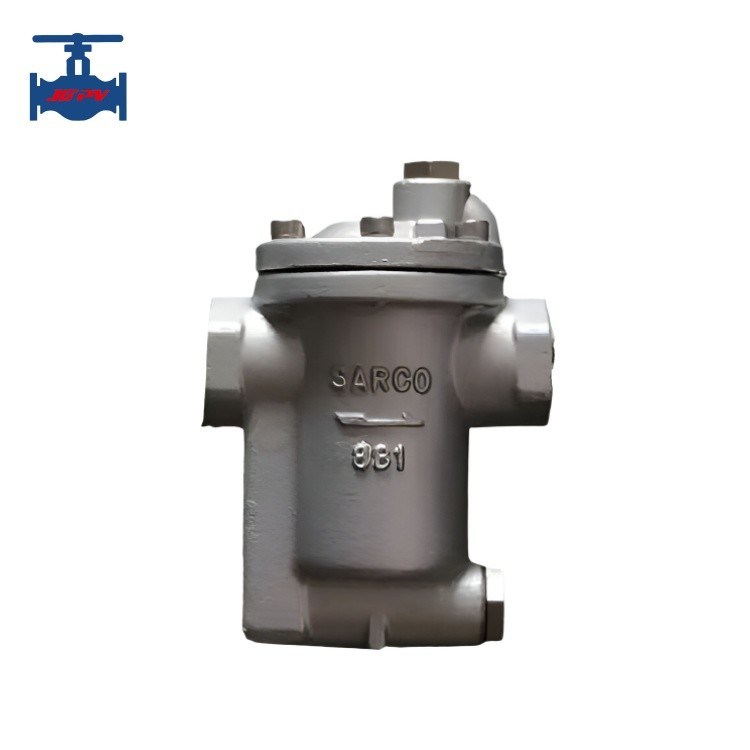

Edelstahl CF8 CF8M Umgekehrter Eimer-Dampffänger für die Verwendung in Dampfleitungen

Einführung des Produkts:


Das umgekehrte Eimer-Dampfsperrprodukt hat im Inneren eine flüssigkeitsempfindliche Komponente.und der Verbindungshebel des umgekehrten Eimers treibt den Ventilkern zum Öffnen und Schließen des VentilsDas umgekehrte Abflussventil kann Luft entladen, hat keine Angst vor Wasserhammer und eine gute Antiverschmutzungsleistung.die Dampfdurchlässigkeit ist weniger als 3%, die maximale Gegendruckrate beträgt 75%, es gibt mehr Verbindungen und die Empfindlichkeit ist nicht so gut wie bei einem frei schwimmenden Kugellaufventil.Aufgrund der Tatsache, dass das umgekehrte Eimer Abflussventil stützt sich auf Dampf Auftrieb, um das Ventil zu schließen, ist es nicht geeignet, wenn der Arbeitsdruckunterschied weniger als 0,1 MPa beträgt.
Wenn das Gerät gerade erst gestartet wird, gelangen die Luft und das tieftemperature kondensierte Wasser in der Rohrleitung in das Abflussventil und der umgekehrte Eimer fällt unter seinem eigenen Gewicht.Die Verbindung Hebel des umgekehrten Eimer treibt den Ventilkern zu öffnen VentilWenn der Dampf in den umgekehrten Eimer gelangt, erzeugt der Dampf im Eimer Auftrieb.und der nach oben gerichtete Verbindungshebel des umgekehrten Eimers treibt den Ventilkern zum Schließen des VentilsWenn ein Teil des Dampfs aus dem kleinen Loch entlädt und ein anderer Teil des Dampfs kondensiertes Wasser erzeugt, wird der Wassergehalt des Dampfes verringert.der umgekehrte Eimer verliert seine Triebkraft und sinkt durch sein eigenes Gewicht nach untenDer Verbindungshebel des umgekehrten Eimers treibt den Ventilkern an, um das Ventil zu öffnen, das zyklisch arbeitet und intermittierend Wasser entlässt.


Produktkomponente und Leistung:

Produktmerkmale:

1Vorteile:

- Das umgekehrte Eimer-Abflussventil kann hohem Druck und Wasserhammer standhalten.
- Der Ausfallmodus ist in der Regel normalerweise offen, und Anwendungen, die diese Eigenschaft erfordern, sind relativ sicher, wie z. B. die Ableitung von Dampfturbinen.

2- Nachteile:

- Das kleine Loch an der Oberseite des umgekehrten Eimers ist sehr klein, was die Abgasgeschwindigkeit verlangsamt, und das Loch darf nicht zu groß sein,Ansonsten entweicht eine große Menge Dampf durch dieses kleine Loch während des normalen Betriebs..
- Innerhalb des Ventilkörpers muss ausreichend Wasser vorhanden sein, um eine Wasserdichtung über dem unteren Rand des umgekehrten Eimers zu bilden.Dampf wird direkt durch den Ventil-Ausgang entladenIn Anwendungen treten häufig solche Vorfälle auf: Wenn der Dampfdruck plötzlich abfällt, wird etwas kondensiertes Wasser im Ventilkörper in Dampf umgewandelt.Das verursacht, dass der umgekehrte Eimer seine Auftriebskraft verliert und sinktDer Dampf wird durch den Ausgang durchlaufen, bis ausreichend kondensiertes Wasser in das Abflussventil gelangt und eine neue Wasserdichtung bildet, um Dampflecks und Abfälle zu verhindern.
- Wird das umgekehrte Eimer-Abflussventil auf Geräte mit großen Druckschwankungen angewendet, so ist am Eingang vor dem Abflussventil ein Rückschlagventil zu installieren.Dampf und Wasser können frei in die gezeigte Richtung fließen, und aufgrund der Wirkung des Rückschlagventils ist ein Rückfluss unmöglich.
- Höhere überhitzte Dampftemperaturen können auch dazu führen, daß das umgekehrte Eimer-Abflussventil seine Wasserdichtung verliert.Einige umgekehrte Eimer-Abflussventile werden mit eingebauten Schaltventilen hergestellt, die standardmäßig installiert sind.
- Das umgekehrte Eimerabflussventil ist der äußeren Umgebung ausgesetzt und kann bei Temperaturen unter Null Grad Celsius durch Einfrieren beschädigt werden.Isolierung erforderlich.
- Wenn die Umgebungsbedingungen nicht sehr hart sind, kann eine geeignete Isolierung das Problem lösen, aber wenn Sie niedrigere Umgebungstemperaturen erwarten können, sollten Sie andere robustere Abflussventile verwenden.Wenn der Betreuer für die Entwässerung verantwortlich ist, ist ein Wärmeabflussventil die bevorzugte Wahl.
