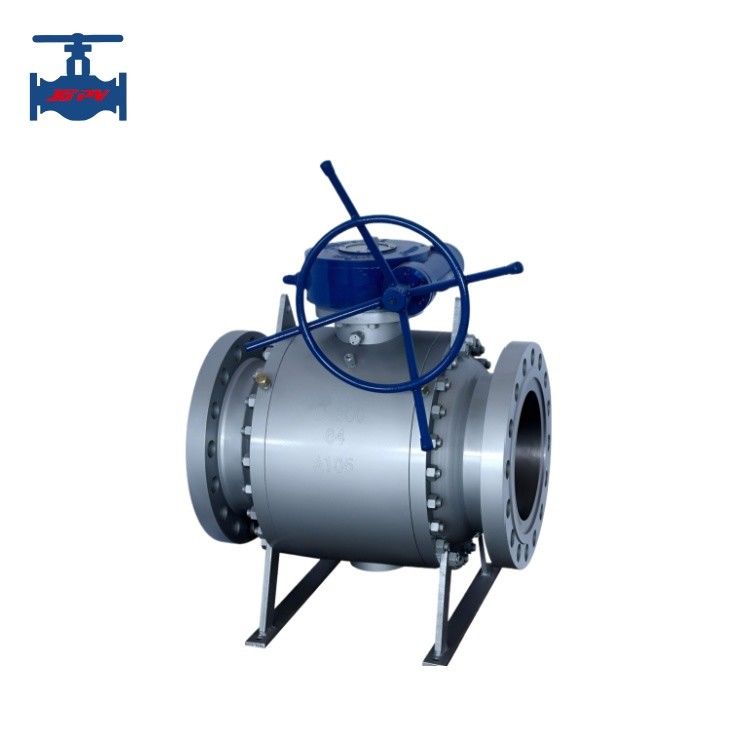

Trunnion-montierte feste Kugelventile

Gusseisen aus Edelstahl Wurmgetriebe mit betriebsfähigem Trunnion

Einführung des Produkts:

Ein stabiles Kugelventil ist eine neue Generation von hochleistungsfähigen Kugelventilen, die für Fernleitungen und allgemeine Industrieleitungen geeignet sind.und Widerstandsfähigkeit gegen raue Umgebungen wurden bei der Konstruktion besonders berücksichtigt., so dass es für verschiedene ätzende und nicht ätzende Medien geeignet ist.

Im Vergleich zu schwimmenden Kugelventilen wird während des Betriebs die gesamte Kraft, die durch den Flüssigkeitsdruck vor dem Ventil auf den Kugel erzeugt wird, an das Lager übertragen.die den Ball nicht in Richtung des Ventilsitzes bewegen. Daher wird der Ventilsitz keinen übermäßigen Druck ertragen, der das kleine Drehmoment des festen Kugelventils und die Verformung des Ventilsitzes verursacht, die Dichtungsleistung ist stabil,und die Lebensdauer ist lang.

Das auf einem Trunnion montierte feste Kugelventil eignet sich für Hochdruck- und Großdurchmessersituationen.Erreichung einer Versiegelung vor der StrömungJedes Ventil hat zwei Sitzplätze, die in jeder Richtung versiegelt werden können, so dass es keine Durchflussbeschränkung während der Installation gibt und es bidirektional ist. Dieses Ventil wird in der Regel horizontal installiert.

Technische Parameter des Produkts:

Merkmale des Produkts:

1. Einfache Bedienung: Der Ball wird durch obere und untere Lager gestützt,Verringerung der Reibung und Beseitigung des übermäßigen Drehmoments, das durch die enorme Dichtungslast entsteht, die durch den Einlassdruck entsteht, der den Ball und den Dichtungssitz drückt.

2- Zuverlässige Dichtungsleistung: Der PTFE-Einfachmaterialdichtungsring ist in den Roststoffventilsitz eingebettet.und der Metallventilsitz mit einer Feder am Ende ausgestattet ist, um eine ausreichende Vorspannungskraft des Dichtungsrings zu gewährleisten. Wenn die Versiegelungsfläche des Ventils während des Gebrauchs abgenutzt wird, gewährleistet das Ventil weiterhin eine gute Versiegelungsleistung unter der Wirkung der Feder.

3. feuerdichte Struktur: Um das Auftreten plötzlicher Hitze oder eines Brandes zu verhindern, durch den der Polytetrafluorethylen-Dichtungsring verbrennen und ein erhebliches Leck verursachen kann,und das Feuer anzünden., wird zwischen der Kugel und dem Ventilsitz ein feuerdichter Dichtungsring eingebaut.Der Versiegelungsring wird schnell auf die Kugel gedrückt.Die Feuerbeständigkeitstest erfüllt die Anforderungen der Normen APl6FA und APl607.
