Vollgeschweißtes integriertes Turbo-Kugelventil für Standard- und Nichtstandardanwendungen

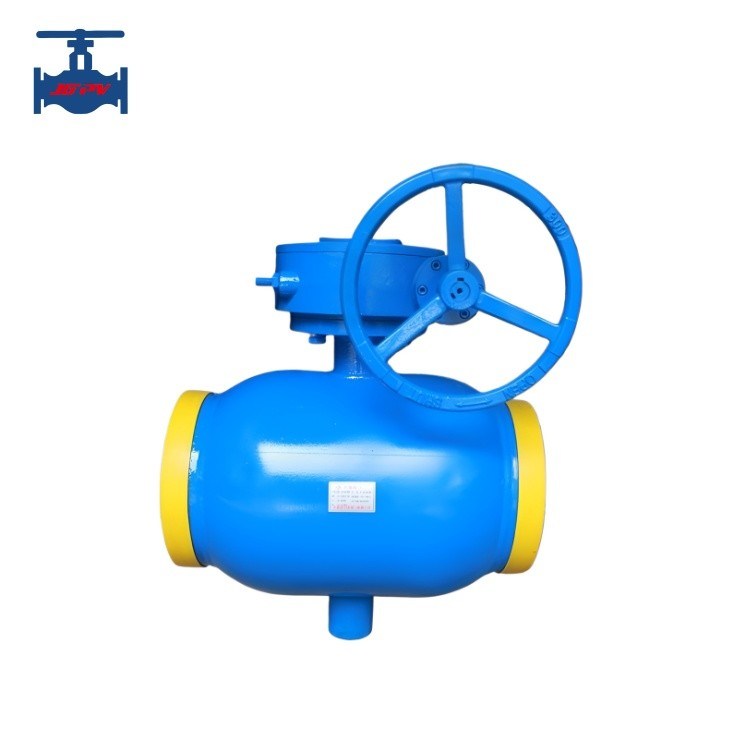

Der Q361F Turbo-Schwimmkugelhahn mit vollverschweißtem Kugelhahn kann je nach Kugelform in zwei Typen unterteilt werden: Festkugel und Schwimmkugel. Im Allgemeinen wird eine Schwimmkugelstruktur verwendet. Unter dem Druck des Mediums wird die Kugel fest gegen die Dichtfläche am Auslassende gepresst, um den Zweck der Abdichtung zu erreichen.

Sobald die Druckdifferenz zwischen Einlass und Auslass des Ventilkörpers relativ groß ist, ist das Öffnen aufgrund des großen Drehmoments oft schwierig. Der vollverschweißte Kugelhahn verwendet einen hochfesten geschmiedeten Stahlventilschaft, der von Edelstahllagern getragen wird, um eine reibungslose Drehung zu gewährleisten. Da der gelagerte Ventilschaft den durch den Rohrmediumdruck erzeugten Schub absorbieren und die Reibung zwischen Kugel und Ventilsitz reduzieren kann, ist das zum Betätigen des Ventils erforderliche Drehmoment selbst bei vollem Druckunterschied immer noch sehr gering, wodurch sich der Kugelhahn frei öffnen und schließen kann.

• Der vollverschweißte Kugelhahn besteht aus einem vollverschweißten Ventilkörper und einer kohlenstoffverstärkten Teflon-Dichtung, die einen langlebigen Betrieb unter Bedingungen häufiger Betätigung, Vorhandensein von Verunreinigungen und chemischen Substanzen ermöglicht.
• Die fein geschliffene Edelstahlkugel des vollverschweißten Kugelhahns kann viele Jahre lang frei geöffnet und geschlossen werden, was einen zuverlässigen Betrieb gewährleistet.
• Durch die Verwendung einer Schwimmkugelstruktur wird der geneigte elastische Dichtring fest auf die Kugel gepresst, wodurch sichergestellt wird, dass das Ventil auch unter instabilen Druckbedingungen dicht verschlossen werden kann.
• Die Auslaufschutzstruktur des Ventilschafts des vollverschweißten Kugelhahns verwendet zwei "O"-Ringe, wodurch sich der Ventilschaft frei mit dichter Abdichtung drehen kann.
• Es erfordert keine Wartung, Einstellung oder Schmierung, ist einfach zu installieren und arbeitet lange zuverlässig mit geringen Betriebskosten.
• Der Ventilschaft des vollverschweißten Kugelhahns kann verlängert werden, was die Wärmeerhaltung erleichtert.
• Der Bedienungsgriff kann entfernt und in umgekehrter Richtung installiert werden.
