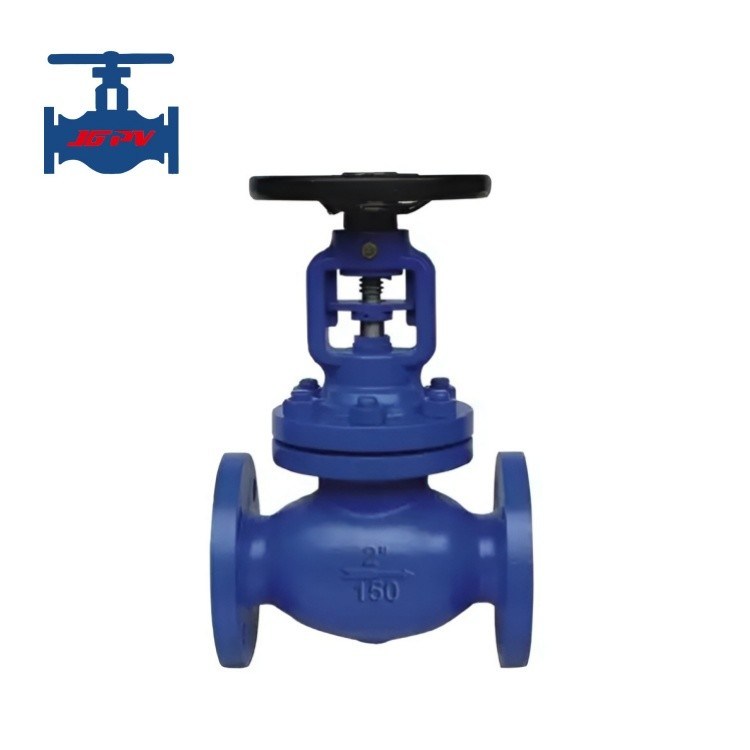

Flanschverbundene Durchlässigkeitsventile

Highlight:Flansch-gesteuerte Durchgangs-Globusventil

Produkteinführung:

Globusventile, auch als Absperrventile bekannt, gehören zur Kategorie der zwangsgedichteten Ventile. Die Achse des Ventilschafts steht

senkrecht zur Dichtfläche des Ventilsitzes, und das Ventil öffnet oder schließt, indem der Ventilkörper auf- und abbewegt wird.

Sein Öffnungs- und Schließelement ist eine plugförmige Scheibe mit einer flachen oder konischen Dichtfläche. Die Scheibe bewegt sich

linear entlang der Mittellinie des Ventilsitzes. Daher muss beim Schließen des Ventils Druck auf die Scheibe ausgeübt werden, um

die Dichtfläche zu zwingen, Leckagen zu verhindern. Wenn das Globusventil geöffnet ist, zeigt die Öffnungshöhe der Scheibe an, dass

das Ventil die voll geöffnete Position erreicht hat. Daher sollte die voll geöffnete Position des Globusventils durch

den Hub der Scheibe bestimmt werden.

Produkt technische Parameter:

Produktmerkmale:

1. Strukturell sind Globusventile einfacher als Schieber. Der Ventilkörper und die Scheibe haben nur eine Dichtfläche, wodurch sie in der Herstellung besser verarbeitet, leicht herzustellen und zu warten sind. Sie eignen sich für eine Vielzahl von Drücken, nicht nur für mittlere und niedrige Drücke, sondern auch für hohe Drücke. Während der vollständigen Schließung ist der Scheibenhub eines Globusventils kurz, so dass seine Höhe relativ geringer ist als die eines Schiebers.
2. Die Öffnungshöhe eines Globusventils ist beim Öffnen und Schließen gering, im Allgemeinen nur 1/4 des Ventilsitzdurchmessers. Es zeichnet sich durch eine sehr zuverlässige Absperrwirkung aus und ist leicht zu regulieren.
3. In Bezug auf die Lebensdauer gibt es nach dem Öffnen keinen Kontakt mehr zwischen den Dichtflächen des Ventilsitzes und der Scheibe, die weniger anfällig für Verschleiß und Abrieb sind, wodurch die Lebensdauer der Dichtungen verlängert wird.
4. Globusventile lassen nur einen unidirektionalen Mediumfluss zu und haben während der Installation eine Richtwirkung. Die Baulänge eines Globusventils ist länger als die eines Schiebers.
5. Globusventile haben größere Öffnungs- und Schließmomente, was einen schnellen Betrieb erschwert. Der interne Strömungspfad ist gewunden, was zu einem hohen Strömungswiderstand und erheblichen hydrodynamischen Verlusten in Rohrleitungen führt.
6. Wenn das Medium von unterhalb der Scheibe in das Ventil eintritt, ist der Widerstand, den die Betriebskraft überwinden muss, die Reibung zwischen Schaft und Packung, zuzüglich des durch den Mediumdruck erzeugten Schubs.
7. Die Kraft, die zum Schließen eines Globusventils erforderlich ist, ist größer als die zum Öffnen, daher muss der Schaftdurchmesser groß sein; andernfalls kann ein Schaftbiegebruch auftreten.
