Application:: |
General |
Medium Type:: |
Water, steam and oil etc. |
Mounting Type:: |
Direct Mount |
Standard Or Non-Standard:: |
Standard |
Flow way:: |
Two way |
Actuation:: |
Manual, Electric, Pneumatic,Automatic |
Sealing Performance:: |
Sealing |
Working Temperature:: |
Normal Temperature And High Temperature |
Pressure Application:: |
Normal Pressure |
Quality Warranty:: |
18 Months |

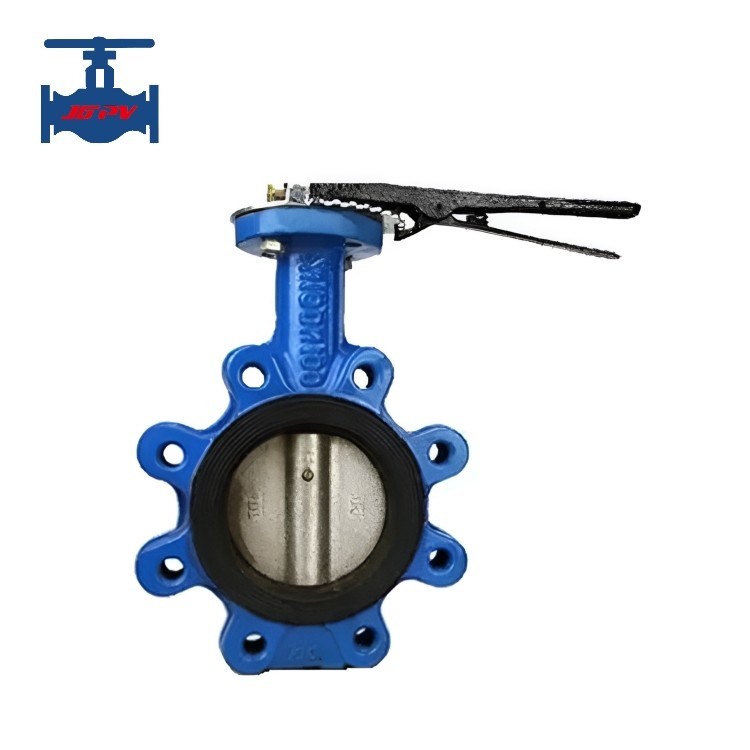

Zu beleuchten:Ventil für Schmetterlingswafer des Typs Lug
Einführung des Produkts:
Das Wafer-Schmetterlingsventil ist zwischen zwei Rohrflanschen mit einem doppelten Schraubenventil verbunden, seine einfache Struktur, kleine Größe, leichtes Gewicht, nur durch wenige Teile.Und muss nur um 90° drehen kann schnell öffnen und schließen, einfache Bedienung, während das Ventil gute Flüssigkeitssteuerungseigenschaften aufweist.Schmetterlingsplattendicke ist der einzige Widerstand, wenn das Medium durch den Ventilkörper fließt, so dass der Druckabfall durch das Ventil erzeugt sehr klein ist, so dass es gute Durchflusssteuerung Eigenschaften hat.Der Versiegelungsring kann auf dem Ventilkörper montiert oder an der Scheibenperipherie befestigt werden..
Technische Parameter des Produkts:
|
Nenndurchmesser DN (mm)
|
40 bis 600
|
|
Nenndruck PN (MPa)
|
1.6
|
|
Prüfdruck (MPa)
|
Stärke (Wasser)
|
2.4
|
|
Umschließen (Wasser)
|
1.76
|
|
Hauptbestandteile
|
Ventilkörper
|
mit einem Gehalt an Stahl von mehr als 85 GHT
|
|
Die Scheibe
|
QT450-10
|
|
Sitz
|
NBR, EPDM
|
|
Achse
|
20Cr13
|
|
Betriebstemperatur
|
≤ 80°C
|
|
Mittelfühl geeignet
|
Wasser und Öl
|
|
Verbindung
|
Waferart
|
|
Antriebsmethode
|
Hebelbetrieb
|
Merkmale des Produkts:
1.Konstruktion gemäß API 609/EN 593.
2.Sie sind in beide Richtungen fest, mit Schlauch-Ohren.
3.Ein flexibler, an die Körperform angepasster Hülle sorgt für ein niedriges Drehmoment, ein hoher und niedriger Halbstamm für einen hohen Durchflusskoeffizienten, eine bearbeitete Scheibe an der Peripherie für ein niedriges und regelmäßiges Drehmoment.
4.Montageflansche nach ISO 5211.
5.Kleines Drehmoment, arbeitssparende Geschicklichkeit, einfach zu bedienen,
6.Kann in jeder Position installiert werden, einfache Wartung.
7.Die Dichtungsteile können ausgetauscht werden und die Dichtungsleistung ist zuverlässig und erreicht die Zwei-Wege-Dichtungs-Null-Leckage.
8.Versiegelungsmaterial, Alterungsbeständigkeit, Korrosionsbeständigkeit, lange Lebensdauer.
9.Einfache Struktur, gute allgemeine Austauschbarkeit, hohe Kostenleistung.
10.Die Stammdichtung ist nicht leicht zu verformen, um das häufige Stammleck-Phänomen zu vermeiden, ist die allgemeine Unterstützung gut, stabil und zuverlässig.
