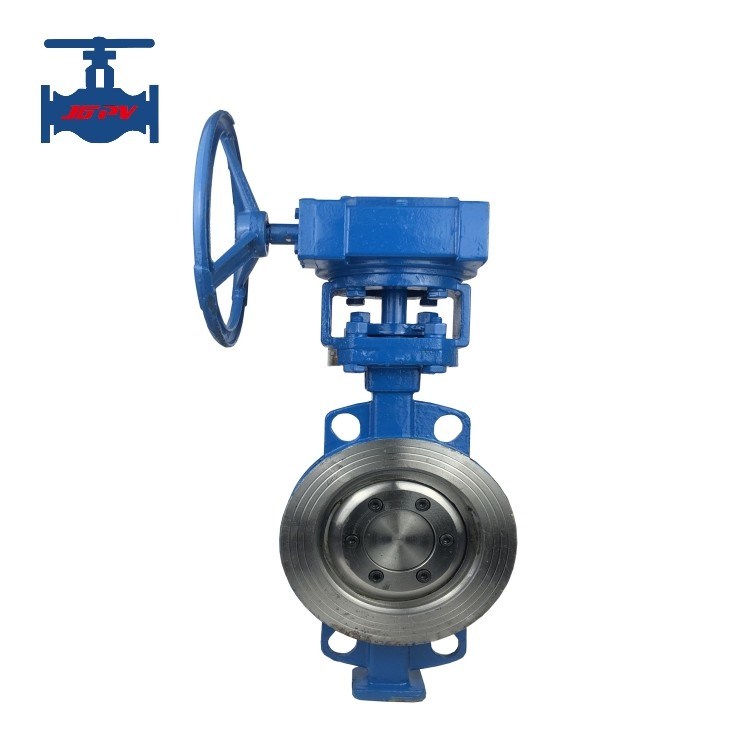

Hochleistungs-Dreifachverschiebungs-Schmetterlingsventil für Industriepipeline

ANSI-Standard Hochleistungs-Dreifachverschiebungs-Schmetterlingsventil für Rohrleitungen der Industrie

Einführung des Produkts:

Das American Standard Butterfly Valve ist ein leistungsstarkes Schmetterlingsventil, das nach dem aktuellen amerikanischen Standard API609 entwickelt und hergestellt wird.Das Ventil verwendet ein dreidimensionales exzentrisches konisches Sitzdichtungspaar, und die Schmetterlingsplattendichtung verwendet eine neue Art von Metallplatte, die auf der Schmetterlingsplatte eingebettet ist, um dem Ventilsitz zu entsprechen.

Das amerikanische Standardschmetterlingsventil ist eindrei exzentrische Schmetterlingsventile, deren dritte Exzentrizität durch die Exzentrizität der Stabsachsenposition des doppelten exzentrischen Ventils gebildet wird,und die Abweichung der Mittellinie der konischen Dichtfläche von der Ventilmittellinie um einen Winkel. Die ersten beiden Exzentrizitäten verringern die Reibung zwischen dem Ventilsitz und dem Dichtungsring, wodurch sich der Ventilsitz und die Ventilplatte nach etwa 15 Grad Öffnung vom Kontakt lösen.Die dritte Exzentrizität trennt den Ventilsitz und die Ventilplatte während des gesamten Ventilbetriebs vollständig, und der Kontakt zwischen der Ventilplatte und der Ventilplatte ist nur ein momentaner Moment während der Abdichtung.

Diese Struktur reduziert die Reibung zwischen dem Ventilsitz und der Ventilplatte während des Öffnungs- und Schließprozesses erheblich, reduziert den Verschleiß und verlängert die Lebensdauer.Das Betriebsdrehmoment des Ventils wird verringert, und kleinere Aktoren können zur Verringerung der Arbeitsintensität der Arbeiter verwendet werden; die Dichtung erfolgt durch Drücken zwischen dem Ventilsitz und dem Dichtungsring auf der Ventilplatte,je höher das Drehmoment, je höher die Dichtungsstufe ist. Wenn die Ventilkonstruktion vernünftig ist, kann eine äußerst hohe Dichtungswirkung erzielt werden,und vernünftige Konstruktion des Dichtungskontaktwinkels kann die Möglichkeit von Ventilstauung beseitigen, verbessert somit die Betriebssicherheit; 5) Im Vergleich zu allgemeinen SchmetterlingsventilenDrei exzentrische Schmetterlingsventile verwenden Metalldichtungen, um die Schwäche von weichen Dichtungen zu überwinden und haben einen breiteren Anwendungsbereich von TemperaturenEs kann nicht nur Torventile für hohe und niedrige Temperaturbedingungen ersetzen, sondern auch für korrosions- und erosionsbeständige Bedingungen verwendet werden

Spezifikation des Produkts:

Merkmale des Produkts:
1Einfache Außenstruktur, kleines Volumen, geringes Gewicht, geringe Kosten und breite Anwendungsbereiche
2- Die Strukturmerkmale dieses Schmetterlingsventils beseitigen den Nachteil anderer Arten von Schmetterlingsventilen, die überöffnet und nicht versiegelt werden können.und kann normalerweise bei hohen Temperaturen verwendet werden, wodurch der Mangel an leichtem Leck durch thermische Ausdehnung bei Verwendung bei hohen Temperaturen überwunden wird.
3Das Ventil wählt nach den Anforderungen des verwendeten Mediums verschiedene Dichtungsoberflächenmaterialien aus, um sicherzustellen, daß die Dichtungsoberfläche verschleiß- und erosionsbeständig und langlebig ist.
