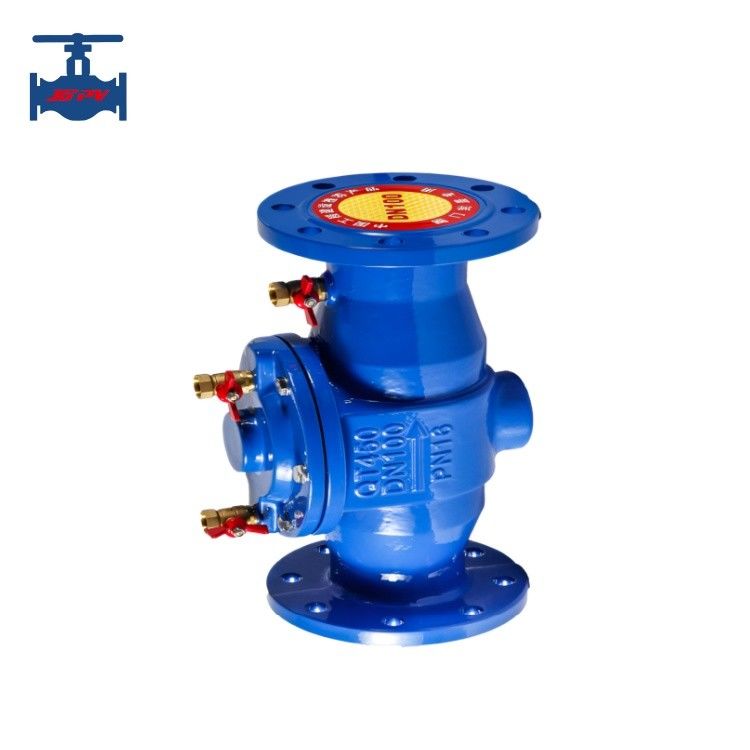

Kompakte hydraulische Wassereinschaltventil Düctil-Eisen-Flanken-Rückströmungshinderer

Rückflussverhütung aus zartem Eisen mit Flansche

Einführung des Produkts:

Der Rückflussverhinder der DF41X-Serie ist eine hydraulische Steuerungskombinationsvorrichtung, die den einseitigen Wasserfluss in Rohrleitungen streng einschränkt.Seine Funktion besteht darin, mittlere Rückströme in Rohrleitungen unter allen Arbeitsbedingungen zu verhindern, um Rückflussverschmutzung zu vermeiden.Das Funktionsprinzip des Rückflussverhüters besteht darin, das Medium durch das Einlass-Schaltventil zu fließen und den Druck aufgrund des mechanischen Widerstands und des Verlustes des Durchflusskopfes zu reduzieren, so daß der Druck höher ist als der Druck in der Abluftventilkammer.und der Druck im oberen Teil des Zwerchfells größer ist als der Widerstand in der Abflussventilkammer und der FederWenn die Druckdifferenz zwischen der Druckkammer und der Abluftklappe weniger als 0,02 MPa beträgt, wird die Abluftklappe geschlossen und das Medium fließt normal.Das Medium befindet sich in einem kritischen Rückflusszustand.. Der Druck im oberen Teil des Entladungsventildiaphragmas ist zu diesem Zeitpunkt geringer als der Druck in der Entladungsventilkammer und der Feder, und das Entladungsventil öffnet sich automatisch,Ableitung des Rückflussmediums aus dem RohrGleichzeitig gelangt eine große Menge Luft in die Ventilkammer und bildet eine Luftabteilung, um einen mittleren Rückfluss zu verhindern.Wenn der Wasserdruck im Rohrleitungsnetz hinter dem Ventil über den Wasserdruck am vorderen Ende des Ventils steigt, wenn das zweite Einwegschaltventil gut versiegelt ist und das Wasser nicht zurückfließt, schließt sich das Abflussventil und entlässt kein Wasser.Das Abflussventil öffnet sich zum Ablassen und Freisetzen des Drucks..


Technischer Parameter des Produkts:

Merkmale des Produkts:

1. Der Rückflussverhinder der DF41X-Serie setzt das Prinzip der Druckabsenkung um, um einen geringen Widerstand zu erreichen, wobei der tatsächliche Wasserverlust während des normalen Betriebs bei einer wirtschaftlichen Durchflussrate nur 1,8-2,5 m beträgt.
2Das Rückflussverhütungsventil hat eine kompakte Struktur und eine geringe Größe.und kann Schäden am Ventil und an der Rohrleitung verhindern, die durch plötzliche Steigerung des Gegendrucks verursacht werdenEs hat eine stille Funktion.
3Der Abflussdruck des Abflussventils ist einstellbar, mit geringer Störung durch Schwankungen der Rohrleitung und zuverlässigem Öffnen und Schließen.
4Die Konstruktion von Dual-Membranen kann Rückflussverschmutzung durch Membranschäden verhindern.
5- Die Struktur der Luftabteilung mit doppelten Ein- und Auslasskanälen stellt sicher, daß sich die Ein- und Ableitung in der Trennkammer nicht gegenseitig beeinflussen,und es gibt kein Problem mit schlechter Drainage oder schlechter DrainageEs kann die Möglichkeit eines Druckwasserrückflusses oder des Siffonrückflusses begrenzen.
6Das eingebaute Steuerungsrohrsystem verhindert, daß freiliegende Umleitungsschläuche leicht gestohlen und beschädigt werden, und kann verhindern, daß Menschen sie für Vergiftungen und andere zerstörerische Aktivitäten verwenden..Es ist auch ästhetisch ansprechend.
7. kann online getestet und repariert werden.
