Einzelheiten zum Produkt
Herkunftsort: China
Markenname: JGPV
Modellnummer: Q941F-16C
Zahlungs- und Versandbedingungen
Min Bestellmenge: 1 Satz
Preis: USD119.9/Set to USD9999.9/Set
Verpackung Informationen: Verpackung aus Sperrholz
Lieferzeit: 14 Tage
Zahlungsbedingungen: L/C, T/T, Western Union
Versorgungsmaterial-Fähigkeit: 1000 Stück pro Monat
Standard oder Nichtstandard: |
Standards |
Anwendung: |
Allgemeine |
Bauwesen: |
Schwimmkugel und feste Kugel |
Betriebstemperatur: |
Normtemperatur |
Druckanwendung: |
Tief und Mitteldruck |
Mittlere Anwendung: |
Wasserdampf und Öl |
Portgröße: |
DN15- DN1200 |
Verbindung: |
Schweißbare Verbindung und Flanschverbindung |
Qualitätsgarantie: |
18 Monate |
Prüfstandard: |
Festigkeitsprüfung, Dichtungsprüfung und sonstige Anforderungen des Kunden |
Name: |
Flanschenden-Kugelventil |
Standard oder Nichtstandard: |
Standards |
Anwendung: |
Allgemeine |
Bauwesen: |
Schwimmkugel und feste Kugel |
Betriebstemperatur: |
Normtemperatur |
Druckanwendung: |
Tief und Mitteldruck |
Mittlere Anwendung: |
Wasserdampf und Öl |
Portgröße: |
DN15- DN1200 |
Verbindung: |
Schweißbare Verbindung und Flanschverbindung |
Qualitätsgarantie: |
18 Monate |
Prüfstandard: |
Festigkeitsprüfung, Dichtungsprüfung und sonstige Anforderungen des Kunden |
Name: |
Flanschenden-Kugelventil |

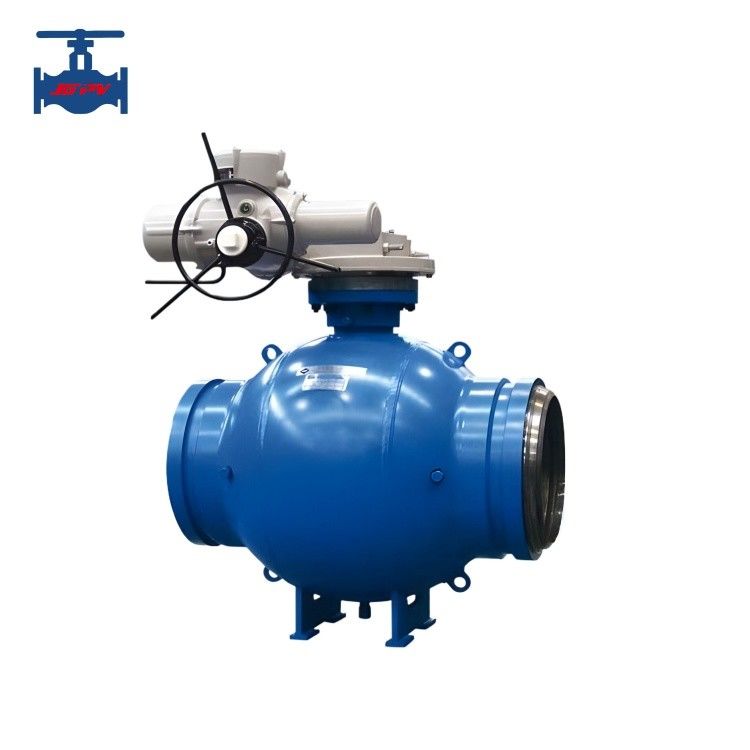

Schmiede Stahl Schweiß Schwimmballventil und Trunnion montiert Festballventil
Einführung des Produkts:
Ein Schweißkugelventil ist ein integriertes Schweißkugelventil aus Kohlenstoffstahl, mit einem Ventilstamm aus AISI303 und einem Kugelkörper aus AISI304.Es wird fein verarbeitet und gemahlenDie Dichtung wird mit einem kohlenstoffverstärkten PTFE-Neigungsring mit einem negativen Druck auf die kugelförmige Oberfläche hergestellt.Erreichung von Null-Leckagen und langer LebensdauerFür das Schweißen von Kugelventilen gibt es verschiedene Verbindungsmethoden wie Schweißen, Gewinde, Flansche usw. zur Auswahl.Die Antriebsmethoden können Getriebestrukturen wie den Griff annehmen, Turbine, pneumatisch, elektrisch usw. Der Schalter ist flexibel und leicht.
Das Schweißkugelventil wurde entwickelt, indem ausländische Technologie aufgenommen und mit der tatsächlichen Situation in China kombiniert wurde.Es setzt ein integriertes Schweißverfahren ein und ersetzt Importe durch inländische Produkte, um die inländische Lücke zu schließen. Weit verbreitet in Fernleitungsfeldern wie Erdgas, Öl, Heizung, chemische und thermische Stromleitungen, können geschweißte Kugelventile direkt unter der Erde begraben werden,ohne dass hohe Ventilbohrungen gebaut werden müssen, um die technischen Kosten zu senkenSchweißkugelventile können lange betrieben und verwendet werden, mit einer Garantie von bis zu 20 Jahren bei normalen Ventilbetrieb
Technische Parameter des Produkts:
| Nenndurchmesser DN (mm) | Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Erzeugnisse. | |
| Nenndruck PN (MPa) | 1.6 bis 4.0 | |
| Prüfdruck (MPa) | Stärke (Wasser) | 2.4 bis 6.0 |
| Umschließen (Wasser) | 1.76 bis 4.4 | |
| Hauptbestandteile | Ventilkörper | Schmiede aus Stahl |
| Ball | mit einer Breite von nicht mehr als 20 mm | |
| Sitz | PTFE | |
| Achse | mit einer Breite von nicht mehr als 20 mm | |
| Betriebstemperatur | 120°C | |
| Mittelfühl geeignet | Wasser, Dampf, Öl und ätzende Stoffe | |
| Verbindung | Flanschenden | |
| Strömungsrichtung | Zwei-Wege | |
| Antriebsmethode | Ebene, Wurmgerät, pneumatische und elektrische Aktoren | |
Merkmale des Produkts:
1. Bei der Schweißkugelventilkarosserie wird die gesamte geschweißte Struktur verwendet, es wird kein Phänomen wie äußeres Leck geben, die Ventilstruktur ist kompakter und einfach zu installieren.
2. Niedriges Drehmoment: Das Ventil hat ein selbstschmierendes PTFE-Metallkragen, ein kleines Reibungsdrehmoment, um sicherzustellen, dass das Ventil bei niedrigem Drehmoment arbeitet.
3. Doppelblock- und Ausscheidungsfunktion (DBB): beide Seiten des Ventils in geschlossener Lage und der Kugel unter Druck, gleichzeitig, das Körperlumen des Mediums (Wasser,Gas oder Öl usw.) aus dem Abflussventil.
4. Aufbau des Sitzes mit doppeltem Kolbenwirkung: Auf beiden Seiten des Sitzes unter Einwirkung einer Druckdichtung (Doppelkolbenwirkung)wenn der Sitz vor der Strömung beschädigt ist und Leckage, mittlerer Druck auf der nachgelagerten Seite in die Ventilhöhle, der Sitz in die Kugel nahe Kontakt, kann den nachgelagerten Sitz versiegeln.
